滌綸織物后整色牢度問題淺談 |
讀而思deepreader 滌綸織物染色出缸后,經定型機軋整理劑后會出現牢度下降甚至色變的現象,給生產造成較大影響,下面簡單分析產生的原因及需要采取的應對措施。
滌綸浸染時,在高溫高壓條件下,當染色溫度超過滌綸玻璃化溫度時,滌綸分子鏈段開始運動并且隨著溫度升高而加劇,纖維的分子鏈間因此形成較大的瞬時微隙,分散染料小分子通過這些微隙擴散到纖維內部,染料與纖維通過氫鏈和范德華力完成上染。
在染整加工中,由于后整理時的定型溫度通常高于滌綸玻璃化溫度,滌綸無定形區(qū)分子鏈活動加劇,部分染料會由纖維內向纖維表面遷移,形成與上染逆向的熱遷移現象,造成染料在纖維表面堆積和再分配,而助劑及其表面活性劑會加劇這一現象,造成染色牢度下降,影響染色質量。

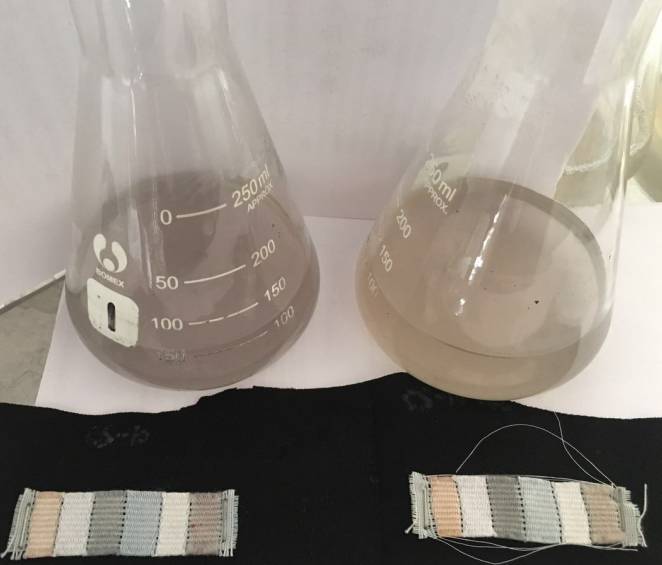

定型機柔軟牢度測試 未柔軟牢度測試 2.1 選擇遷移性較小的染料。因為這類染料與滌綸纖維親和力大,不容易產生熱遷移。如龍盛公司的LXF型,巴斯夫的XF型,德士達的大愛尼克司XF/SF型及安諾其的MS系列都有較好的熱遷移牢度。
2.2 盡量選擇高溫型分散染料拼色。因高溫型染料升華牢度好,穩(wěn)定性也好,可降低高溫定型時的熱遷移。
2.3 優(yōu)選適用的柔軟劑。盡量用不含乳化劑的親水硅油或自乳化嵌段硅油,這類柔軟劑穩(wěn)定性好,黃變低,對染料熱遷移有較好的減緩作用。例如清遠市泓源助劑廠的柔軟劑F96,親水性好,能確保染色牢度,用量10-30g/L。
2.4 改進工藝流程。常規(guī)工藝流程: 前處理除油→染色→還原清洗→烘干→柔軟定型→成品。此流程因為要在定型機添加柔軟劑且采用高溫,容易發(fā)生熱遷移而使牢度降低??烧{整流程為: 前處理除油→染色→還原清洗→清洗→缸內浸漬柔軟劑→定型→成品。實踐證明,織物牢度有所提高,洗水牢度測試中,原樣變色沾色牢度可提高半級。此生產方式中,清遠市泓源助劑廠的柔軟劑CS-10和F96都適用。
2.5 適當降低定型溫度。實驗證明,140℃的定型溫度比高溫定型更能減緩熱遷移產生(對比實驗如圖)。為保證干布效果,可采用定型機前后段先高后低的溫度設置,避免干布后高溫焙烘,使染料發(fā)生熱遷移,影響牢度。

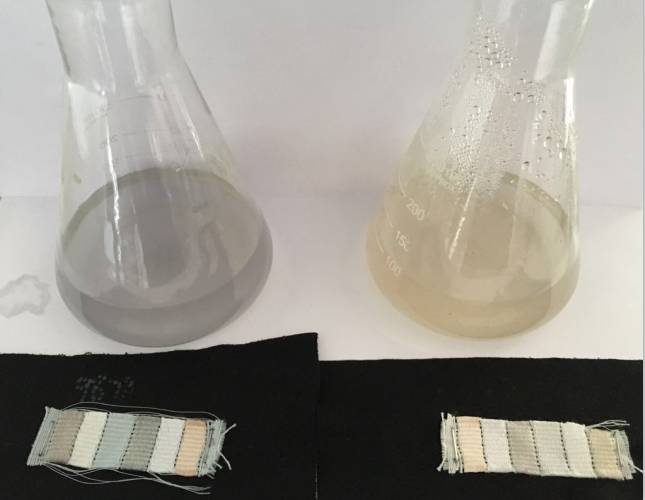

170-180℃定型牢度測試 140℃定型牢度測試 通過上述措施,配合合理的前處理、染色工藝,色牢度可得到有效控制,能保證產品質量和提高生產效率。
提供優(yōu)質,物美價廉 前處理,染色,后整理 以及各類功能性整理化工助劑產品 如需幫助 13380700688 索要樣品 411437621 在線咨詢tsq004 |
【上一個新聞: 如何提高防水一次成功率?!】【下一個新聞: 無】【返回主目錄】 |
